MPCNC
Die Mostly Printed CNC (MPCNC) ist eine Plattform zur präzisen Steuerung von Bewegungen. Dies kann ganz einfach eine Fräsmaschine, ein 3D-Fräser, ein 3D-Drucker, ein Laserschneider, ein Vinylschneider, ein CNC-Plasmaschneider sein, was auch immer.
Die Idee stammt vom https://www.v1engineering.com/

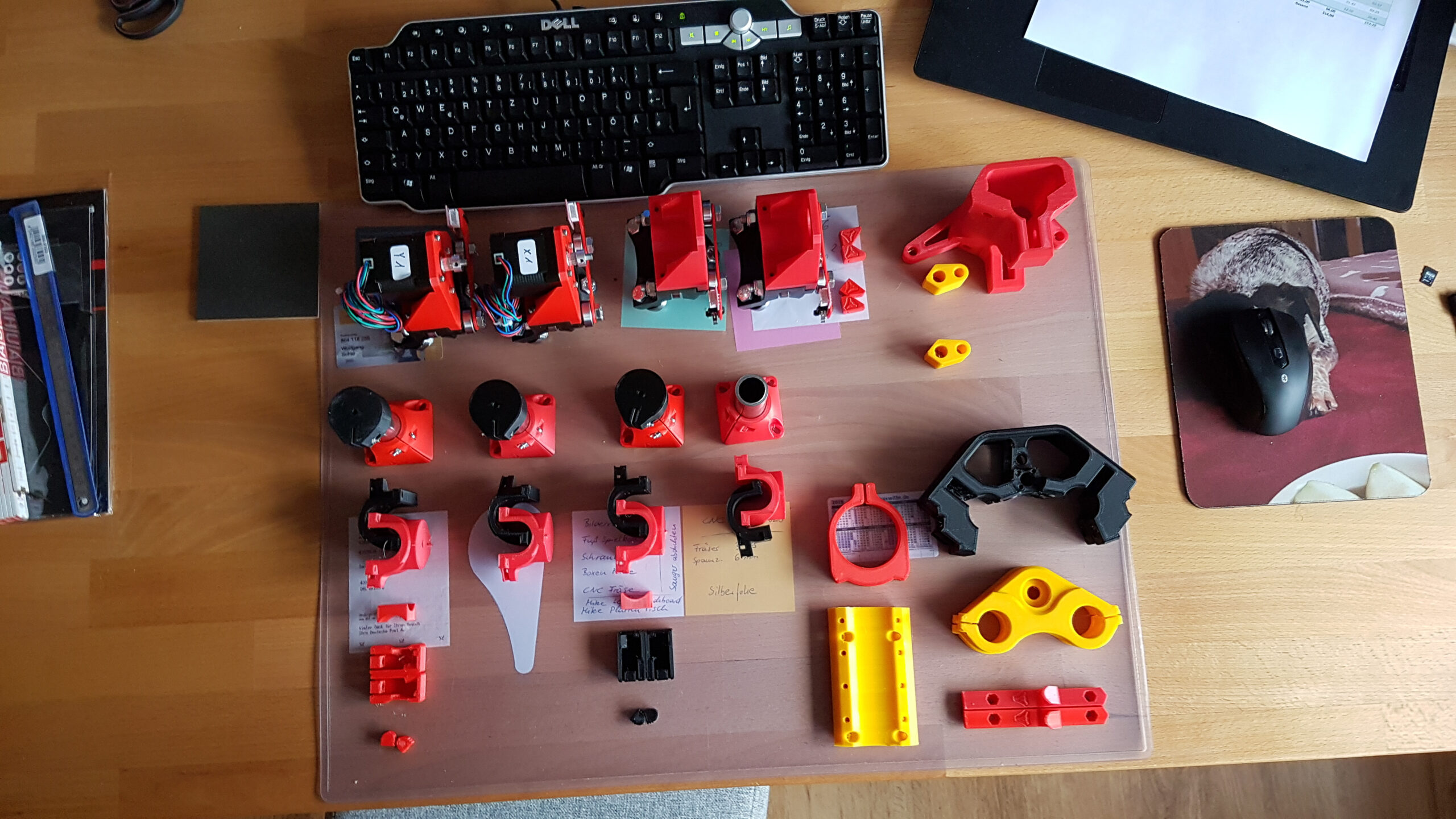

- Alle 53 Kunststoffteile sind 3D gedruckt
- 1,97 kg Filament werden benötigt
- 153:00 Stunden Druckzeit

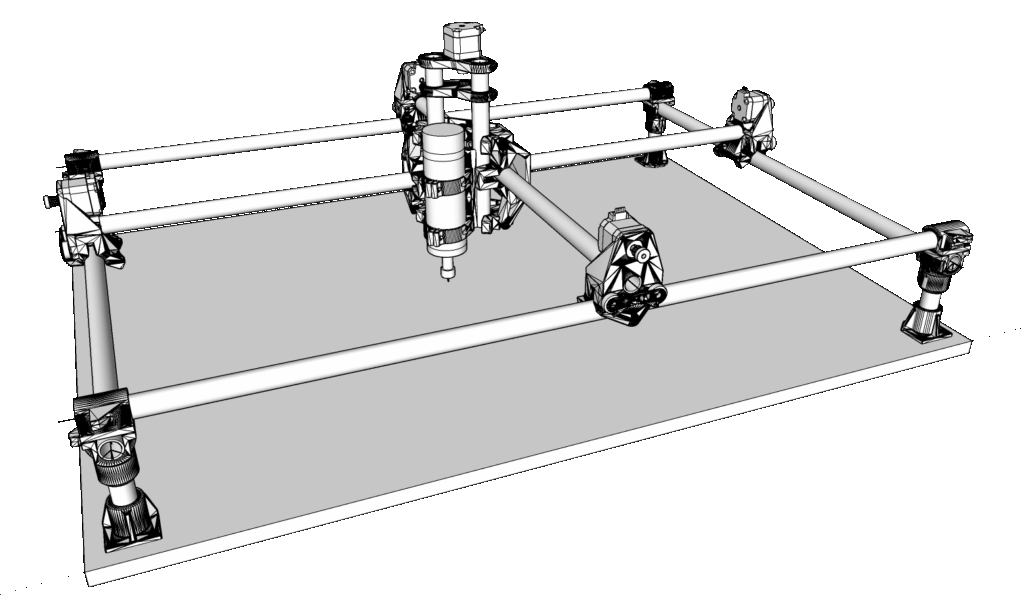

Die Pläne findet man auf der Website von v1engeneering und die kostenlosen Druckdateien auf https://www.thingiverse.com/thing:790533/#files

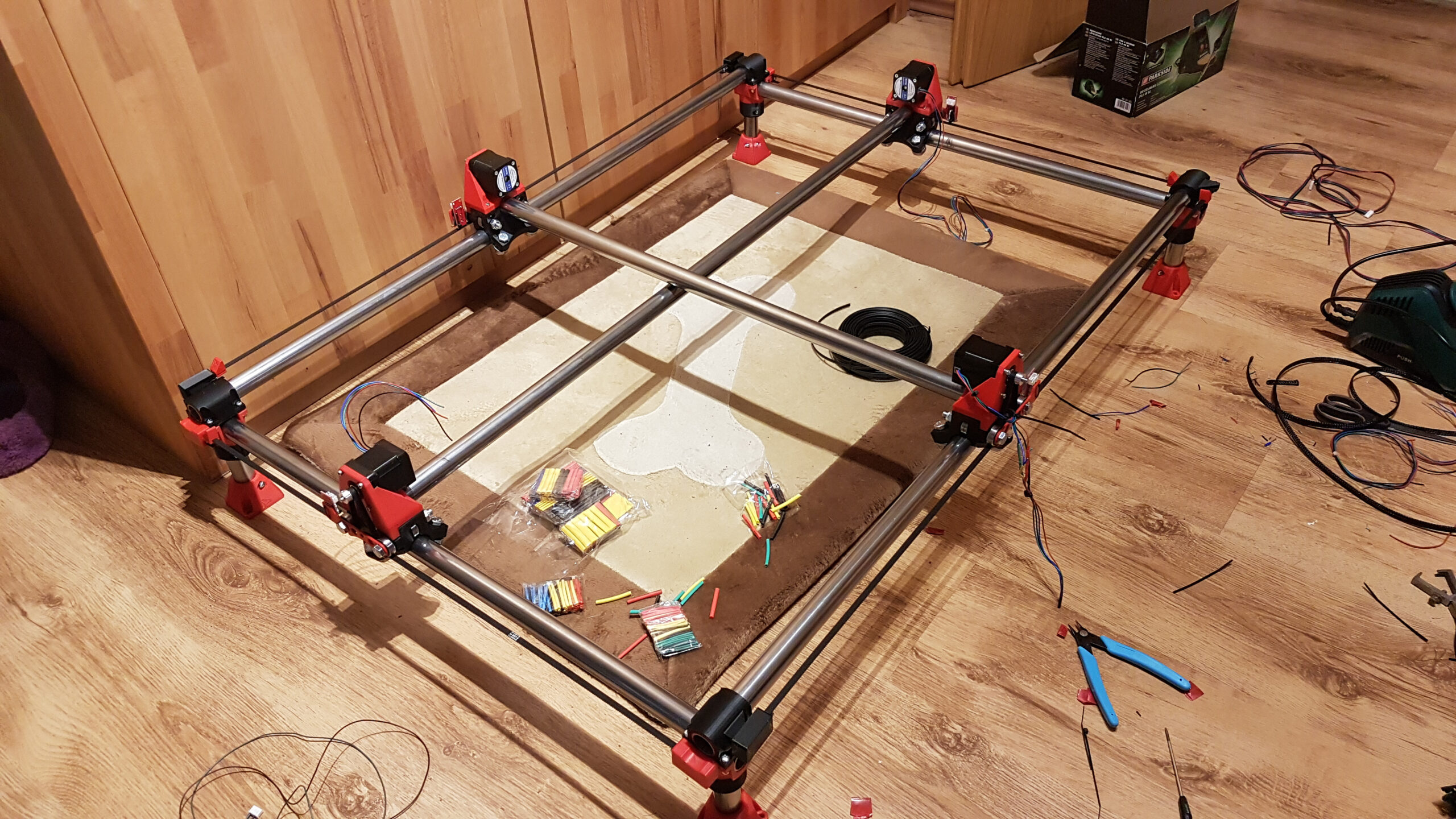

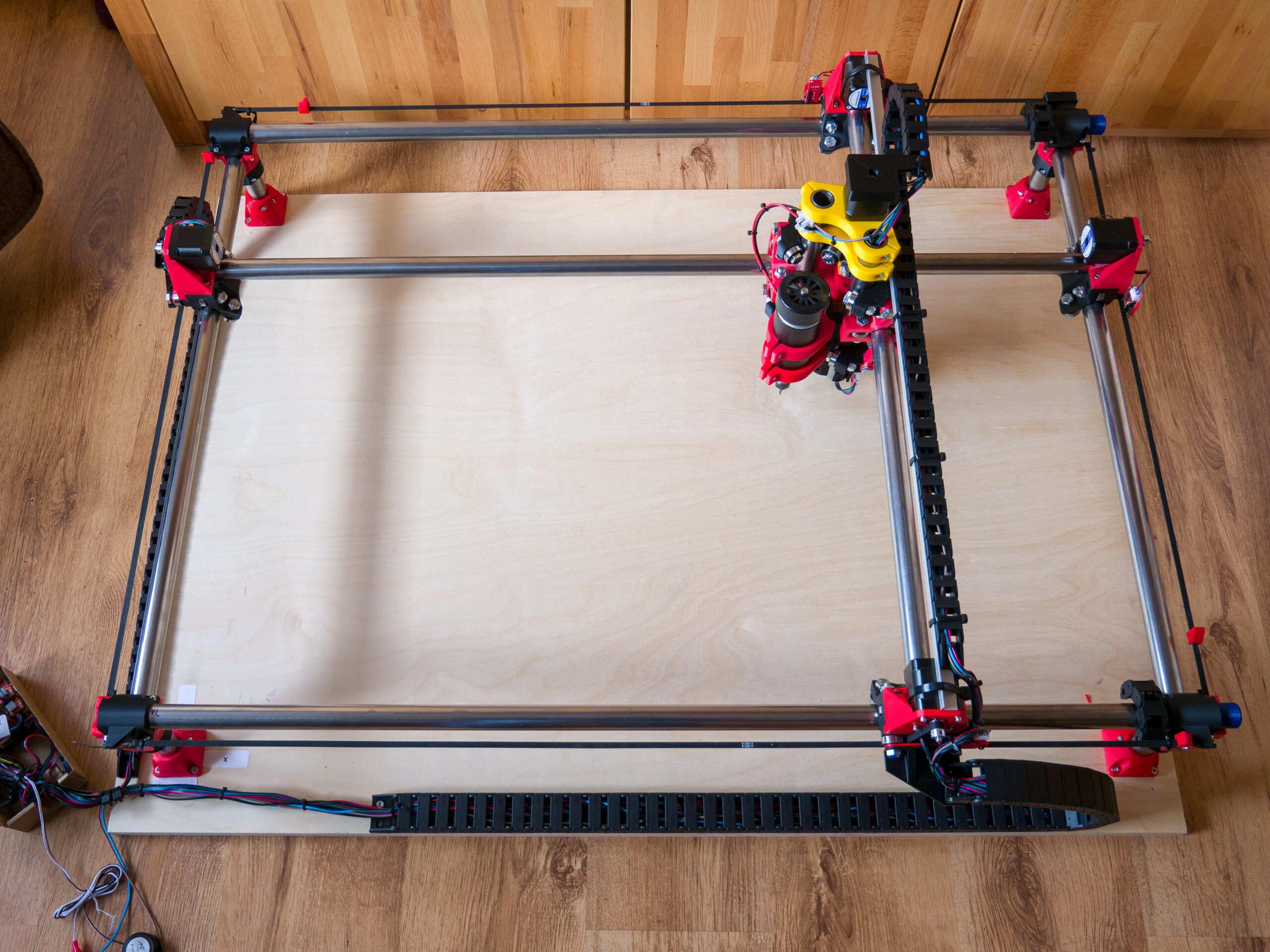

Durch die Länge der 6 Stahlrohre kann man die Größe selber bestimmen – meine Fräse hat eine Arbeitsfläche von 500 mm x 800 mm.

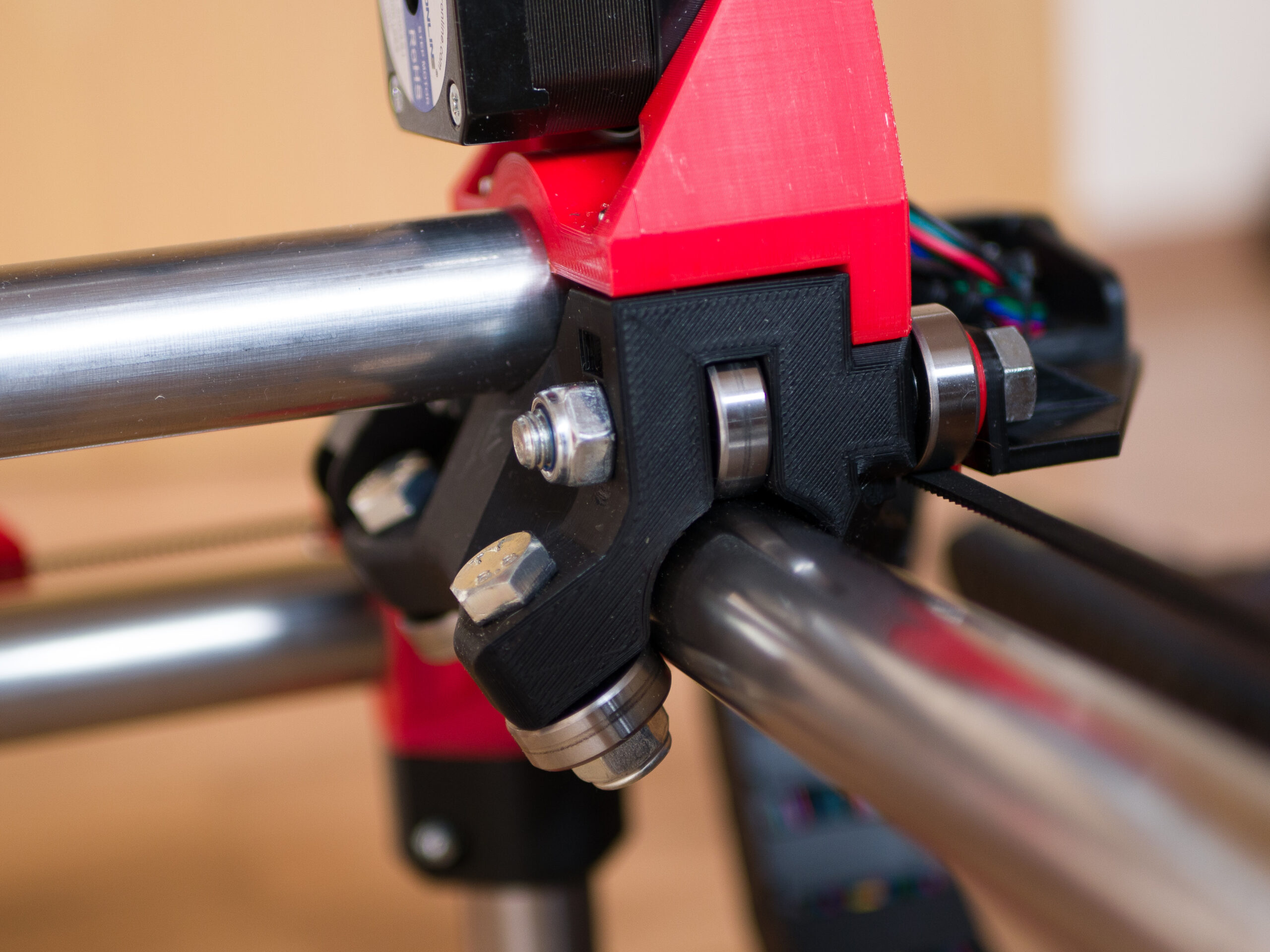

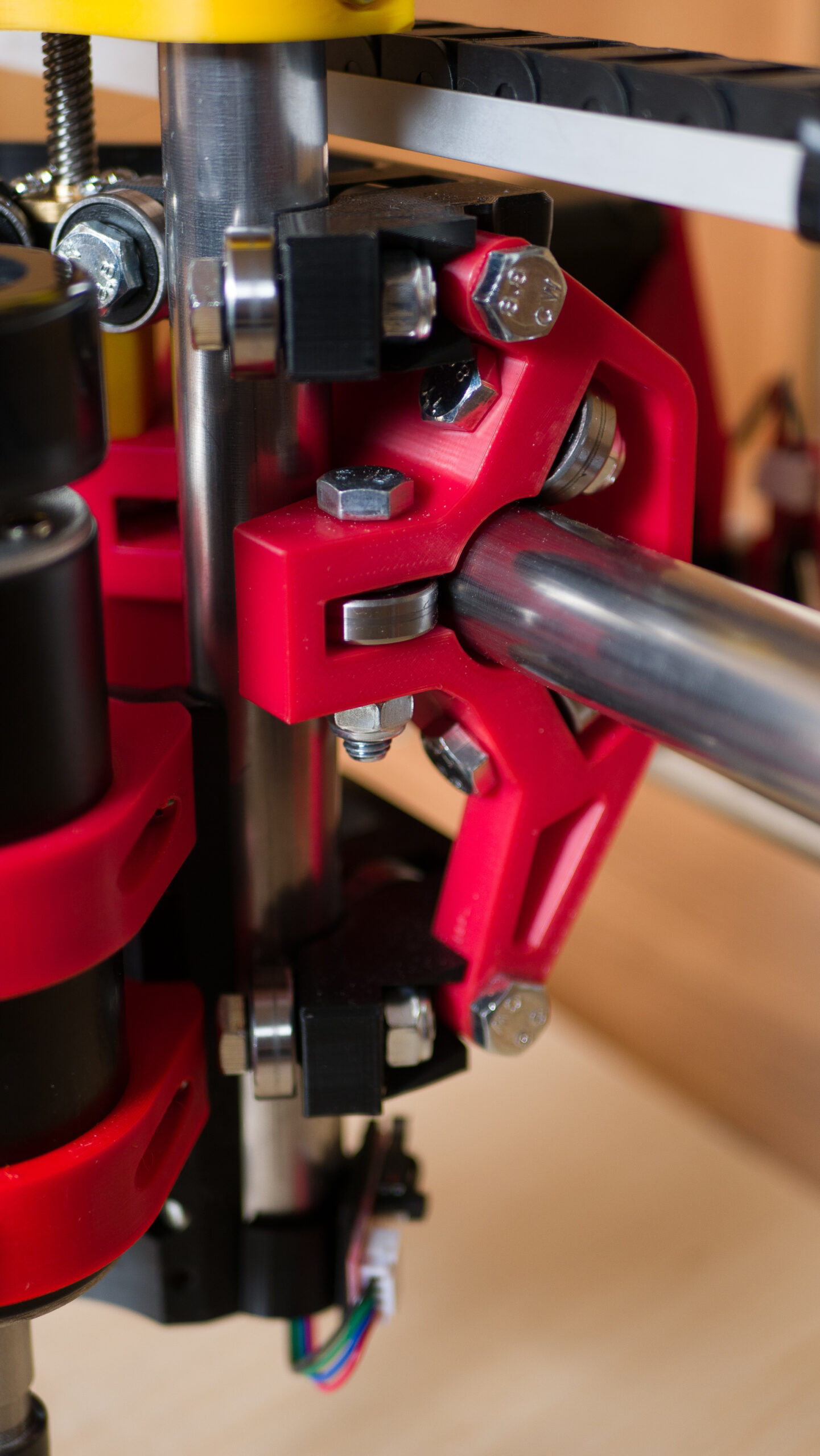

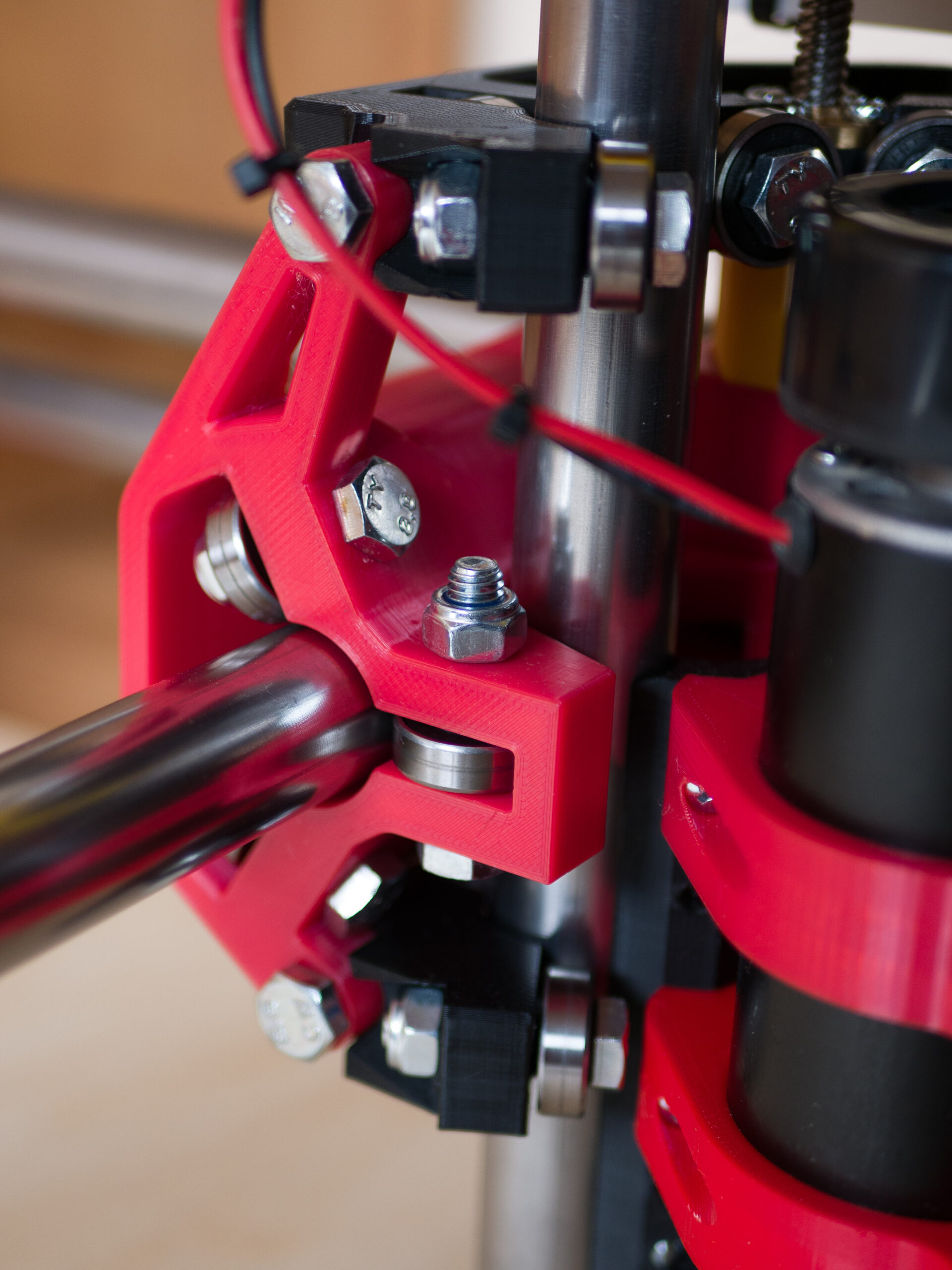

Neben den Unmengen an Schrauben und Kabelbindern werden auch 53 Skateboardkugellager benötigt.

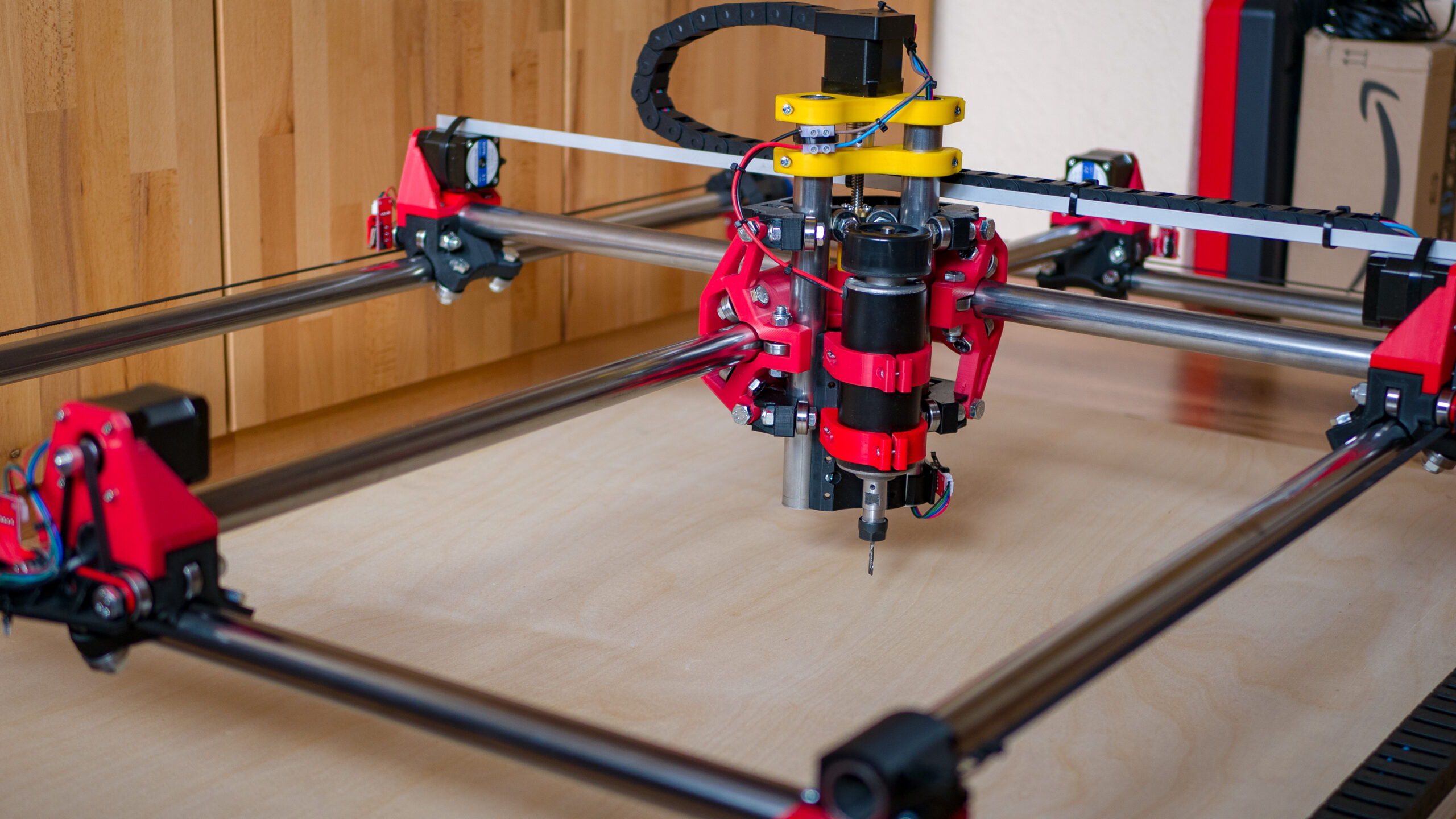

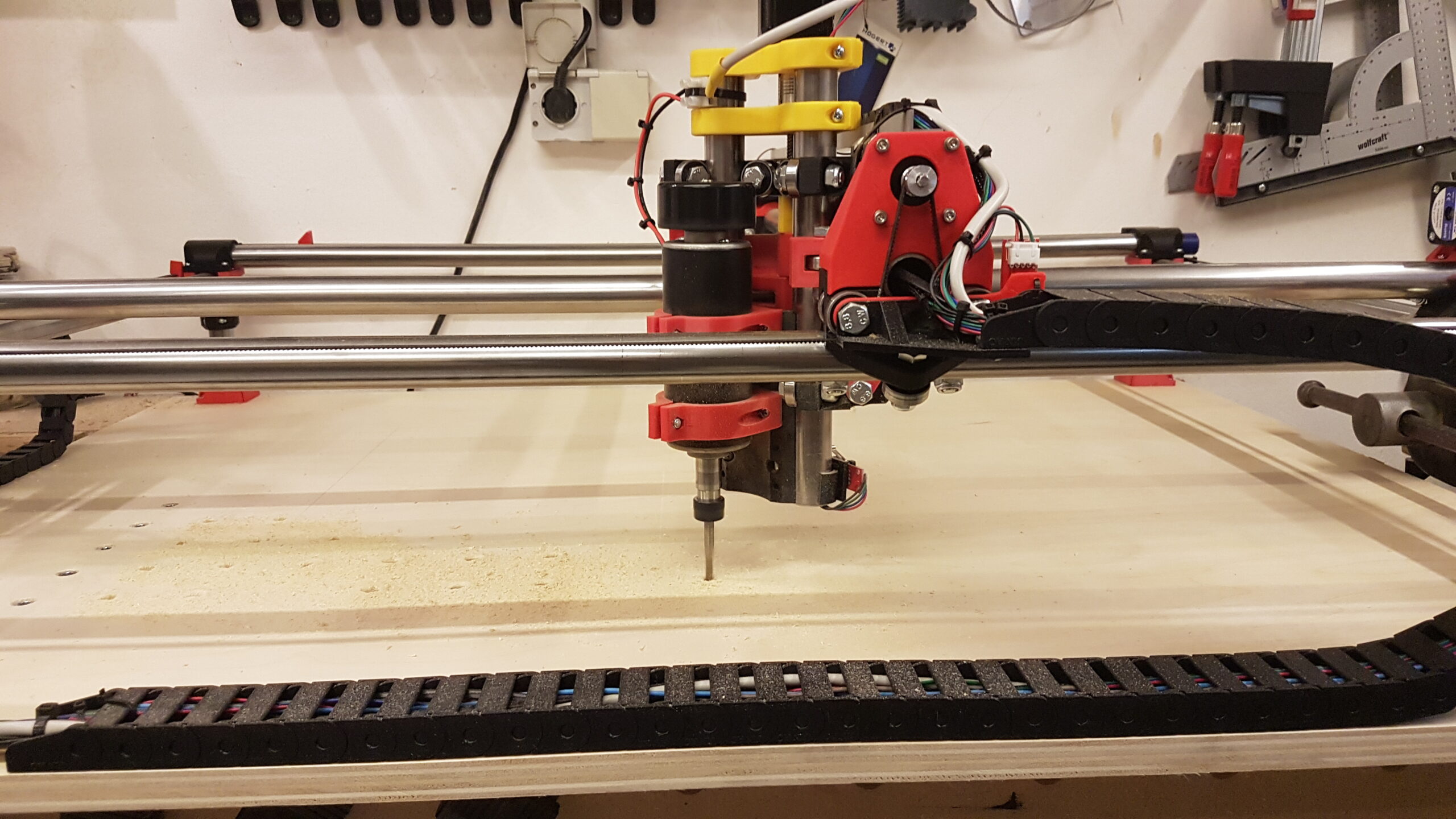

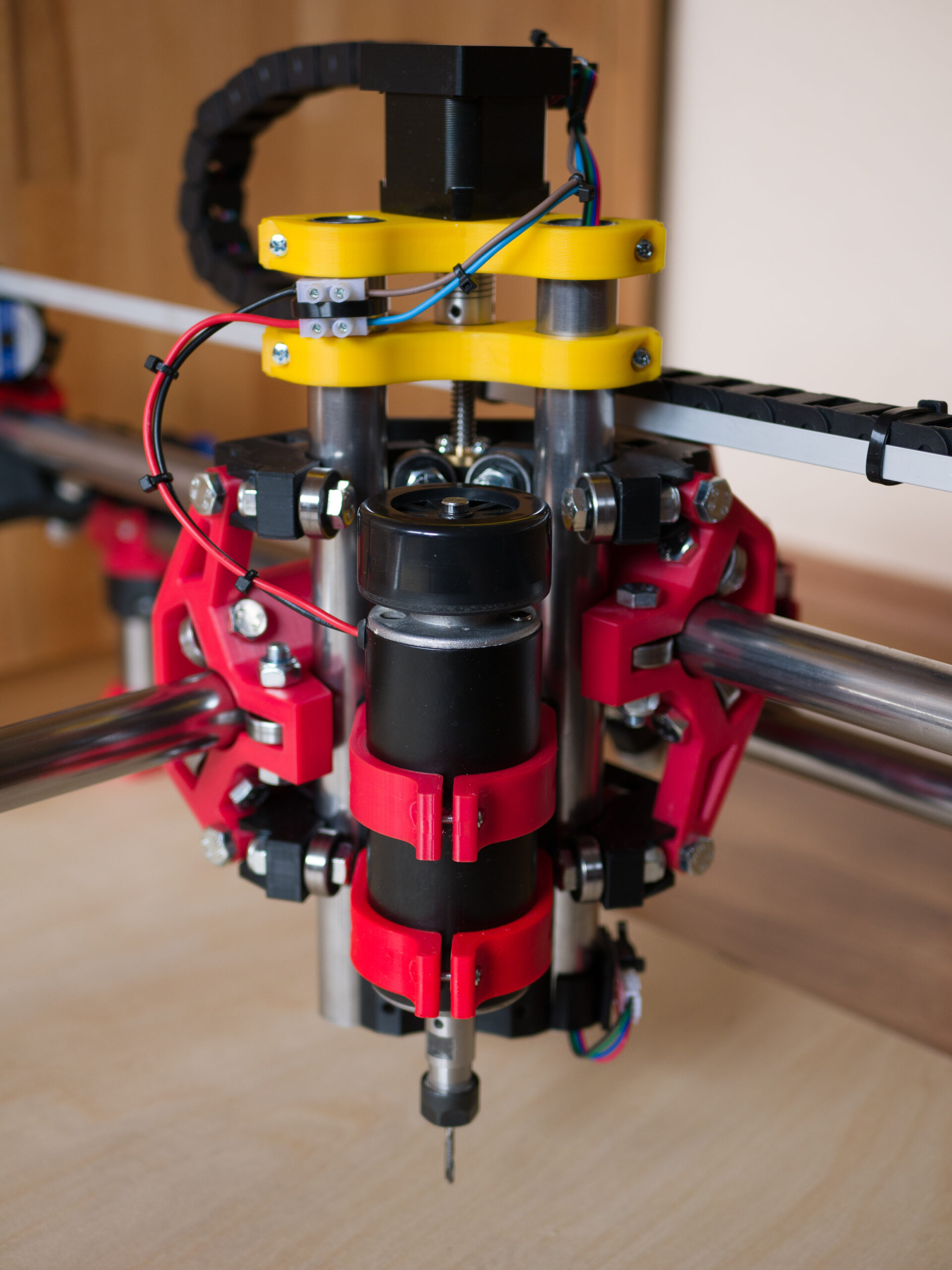

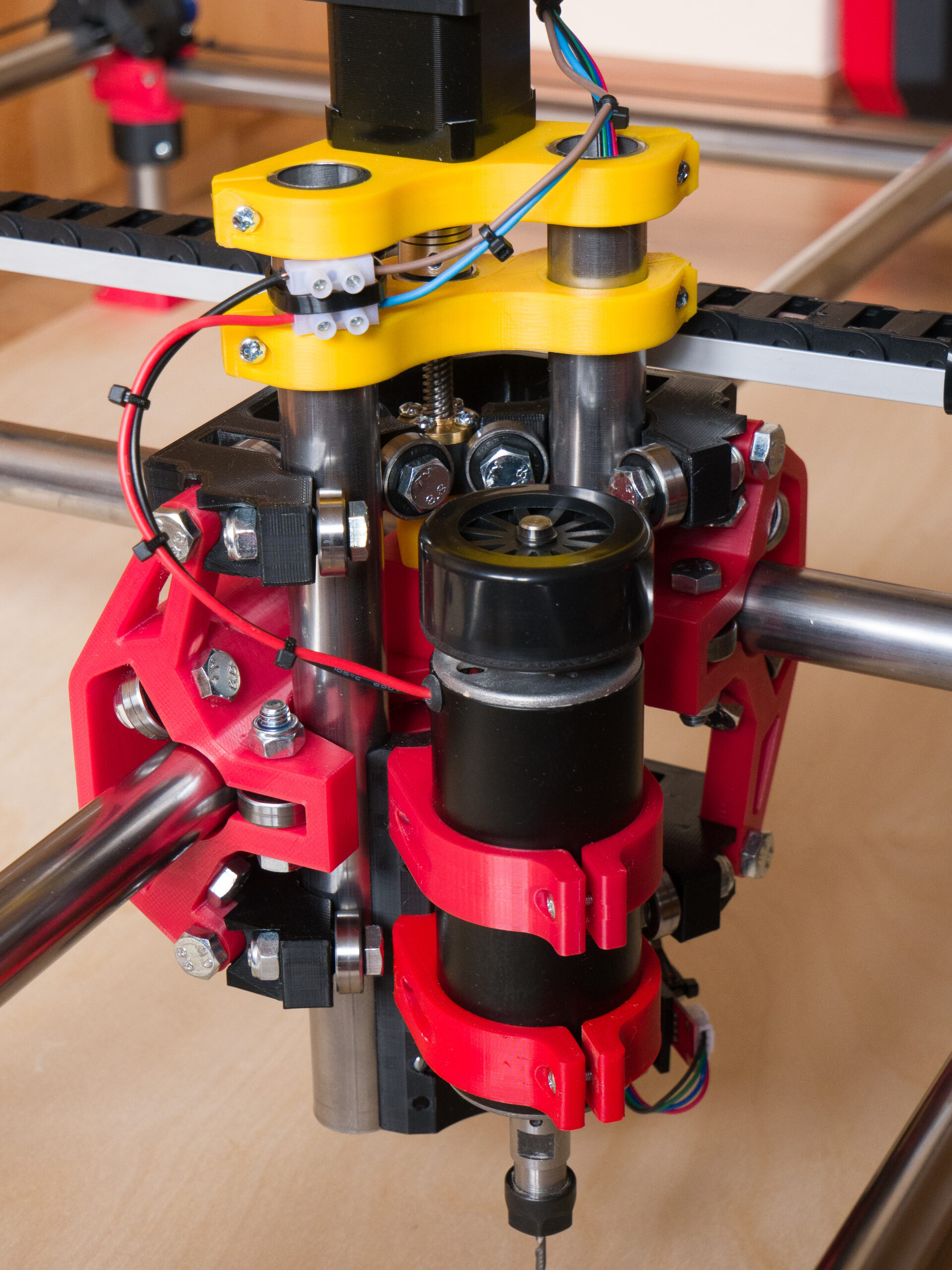

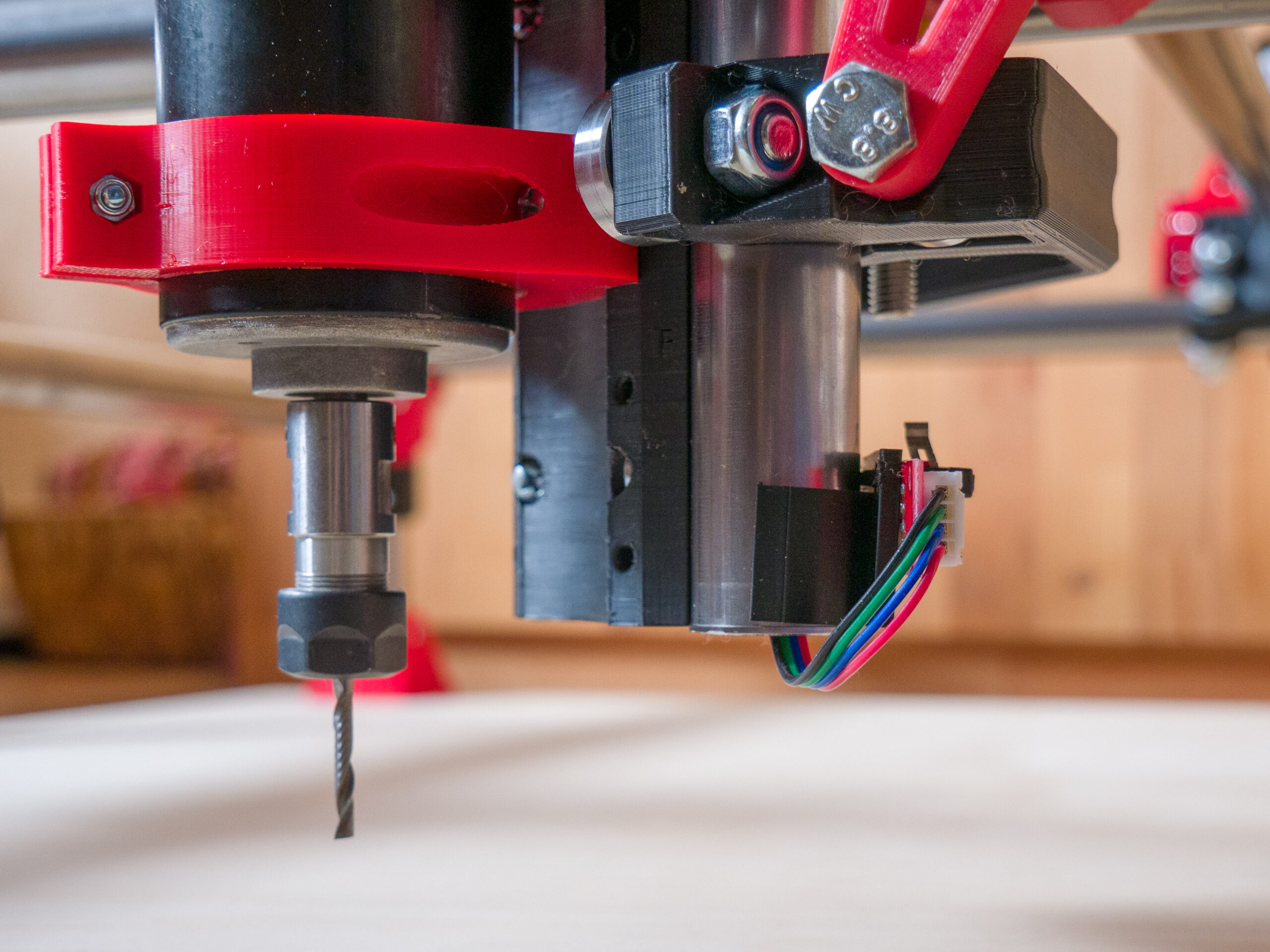

Zum Fräsen ist eine 500W Spindel mit ER11 Aufnahme verbaut

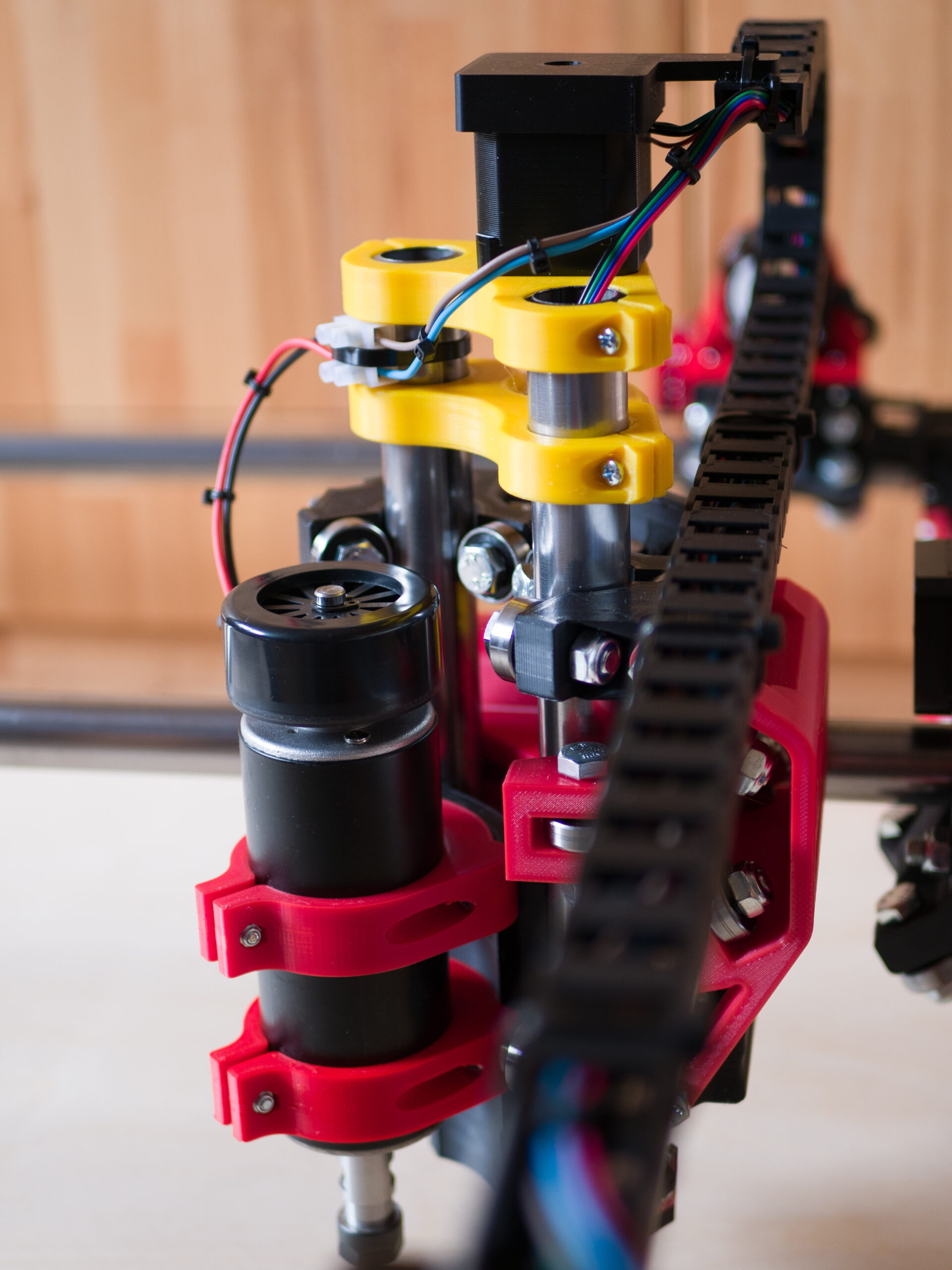

Die Steuerung der 5 Nema17 Steppermotoren mit je 59Ncm (2 auf X-Achse; 2 auf Y-Achse; 1 auf Z-Achse) erfolgt über einen Arduino Uno mit CNC Shield und DRV8825 Treiberplatinen.
Die Übermittlung der Fräsdaten via Estelecam vom PC.

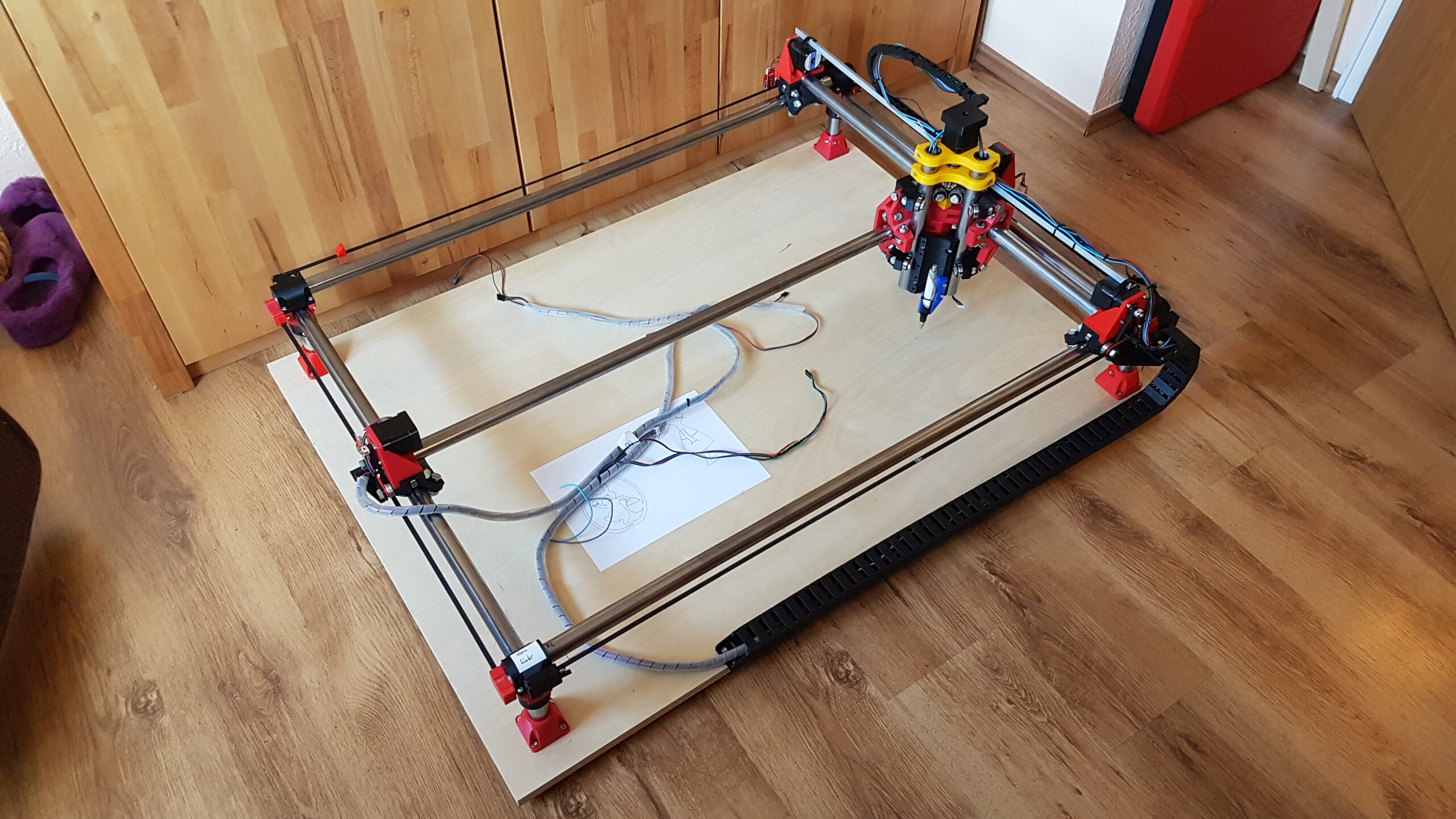

Die ersten Tests (noch mit Stift)

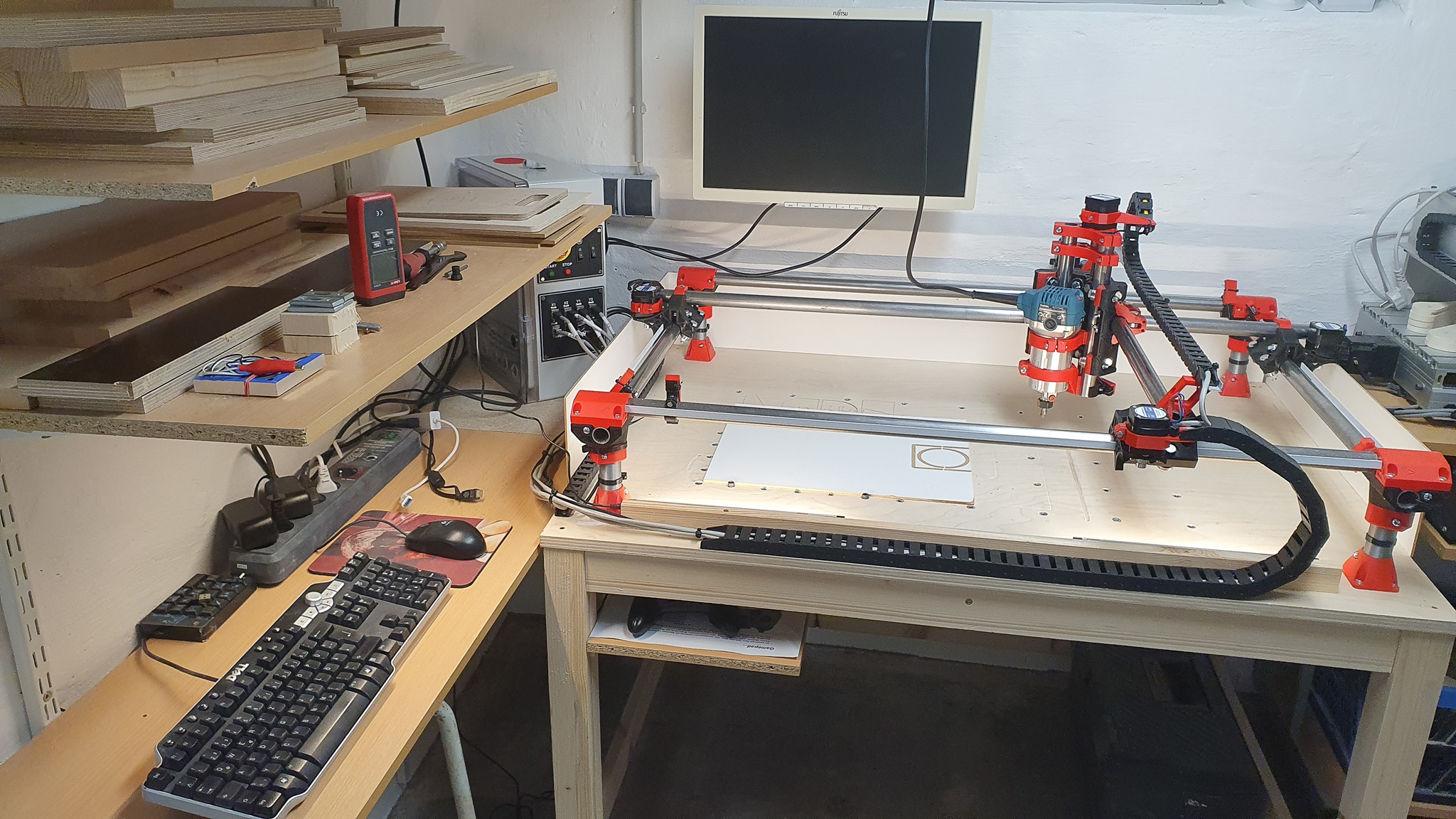

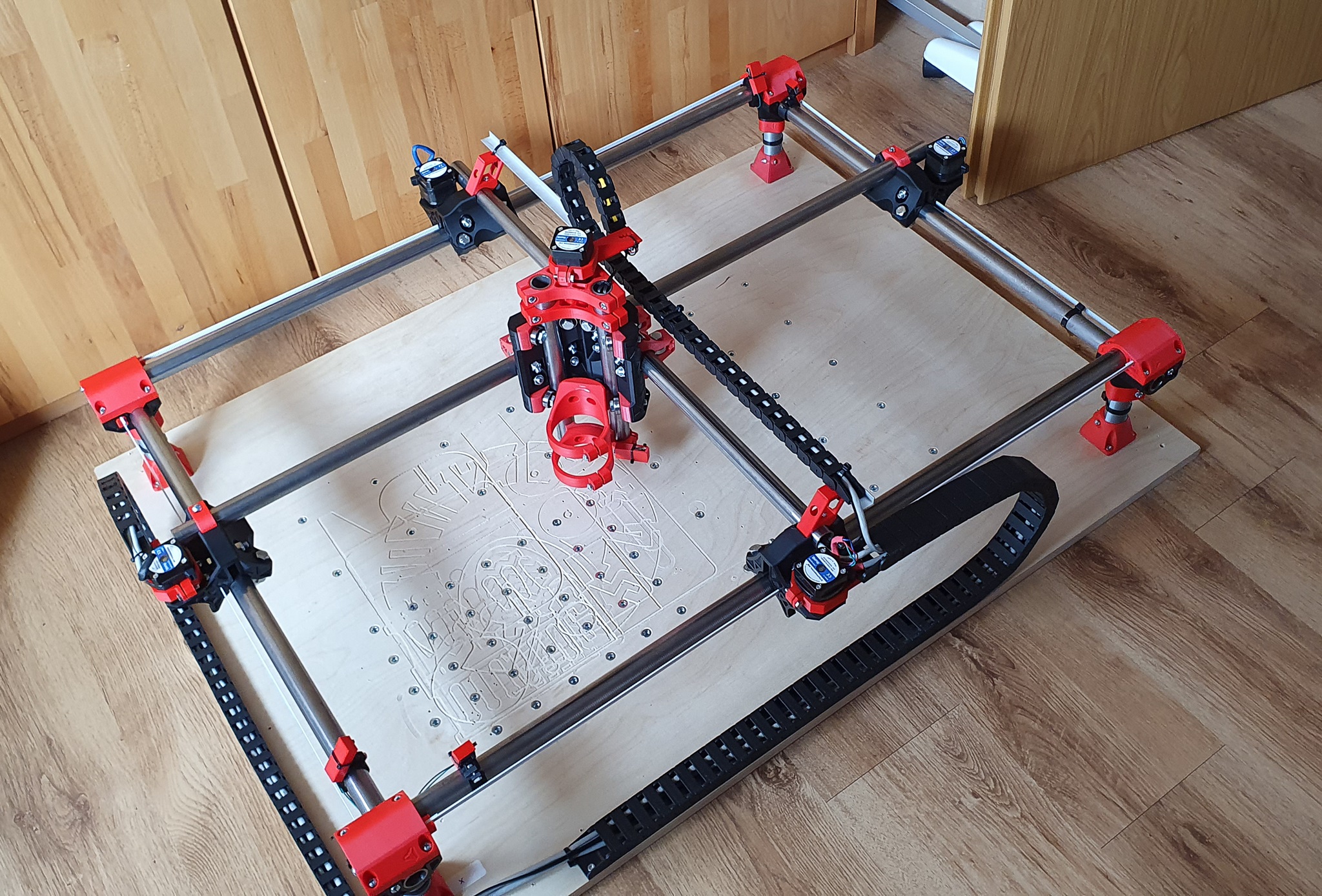

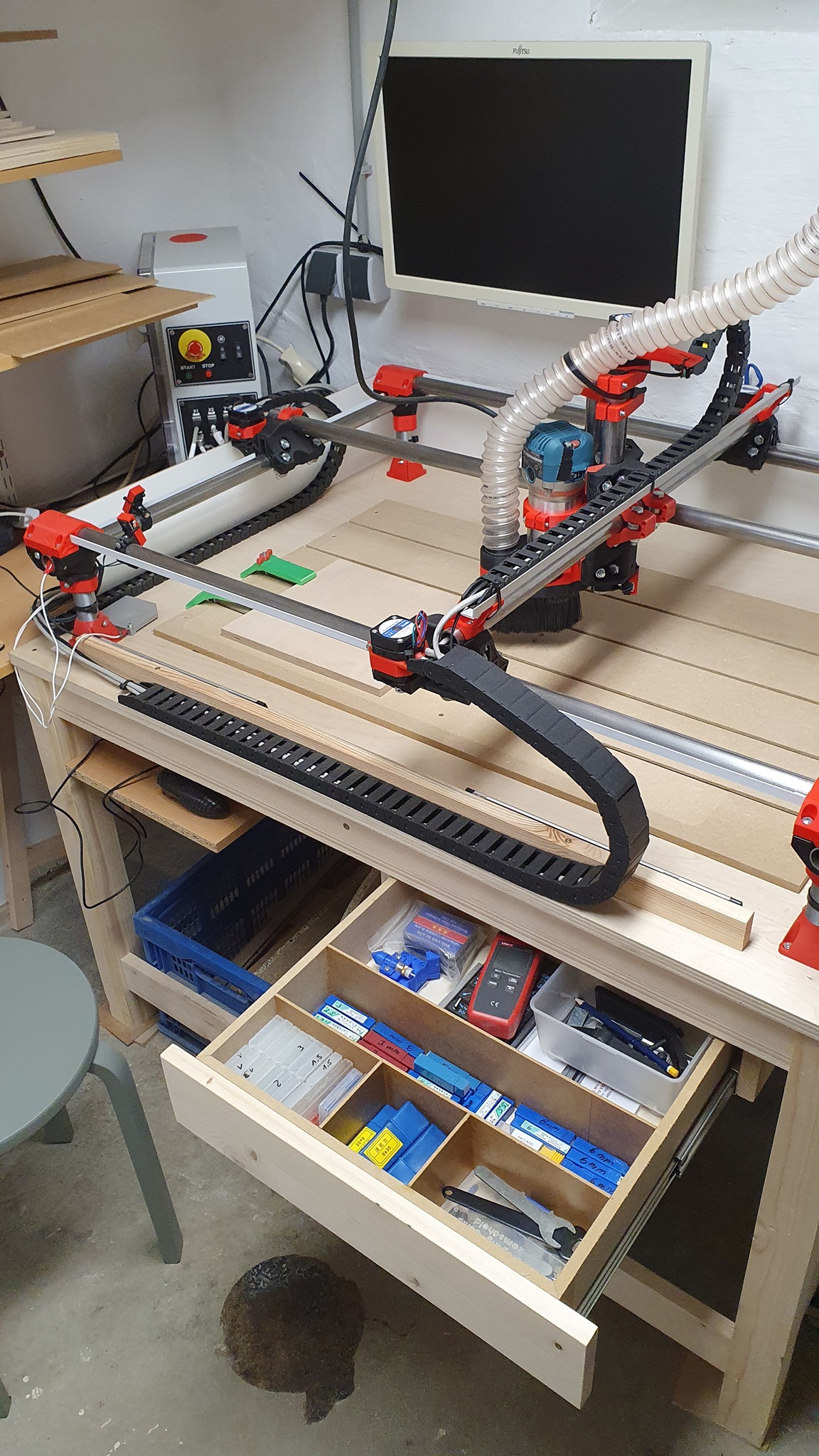

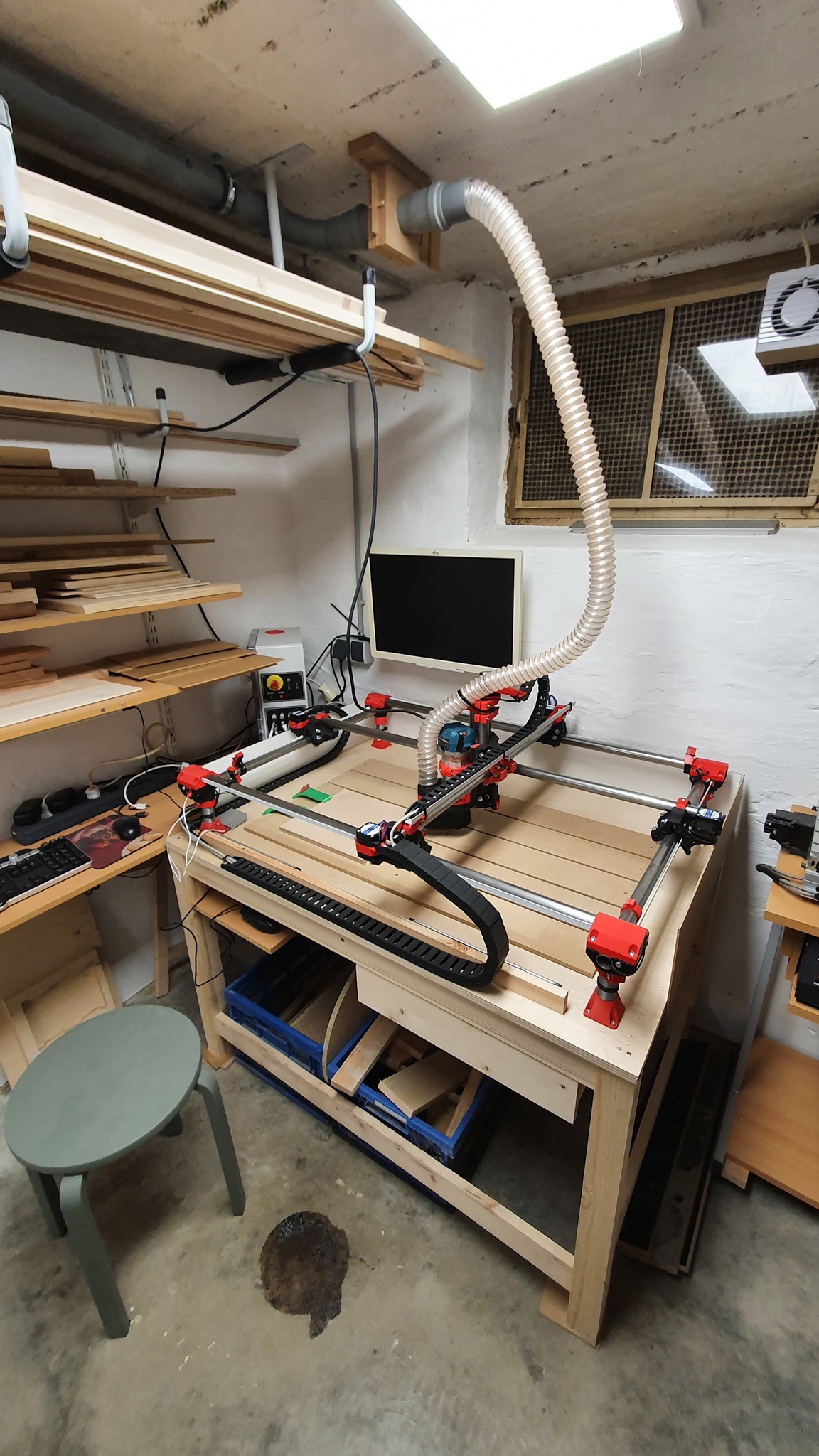

Update der Fräse auf Version 2020 (Primo)
• Stabileres Design

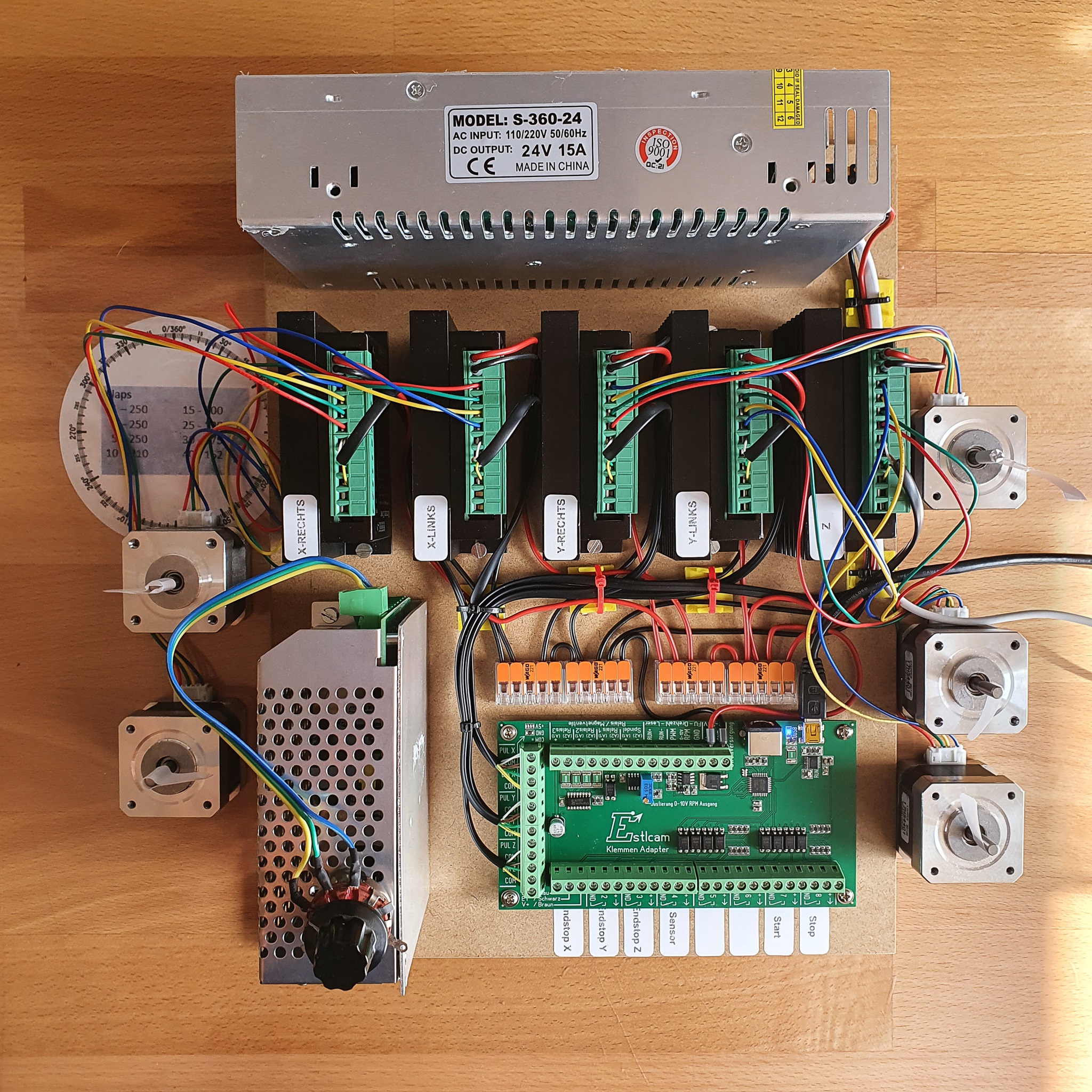

• Neue stärkere Endstufen

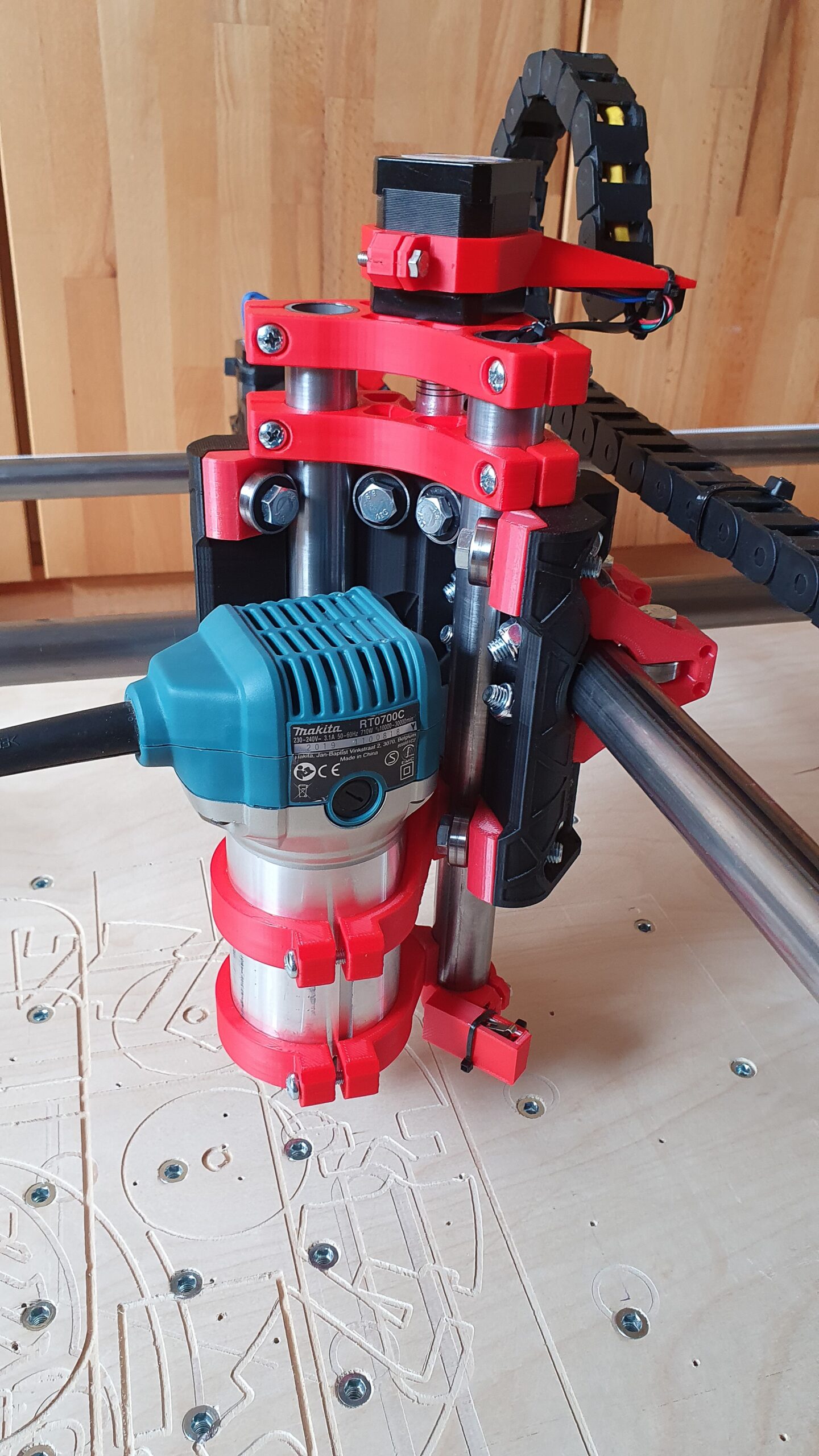

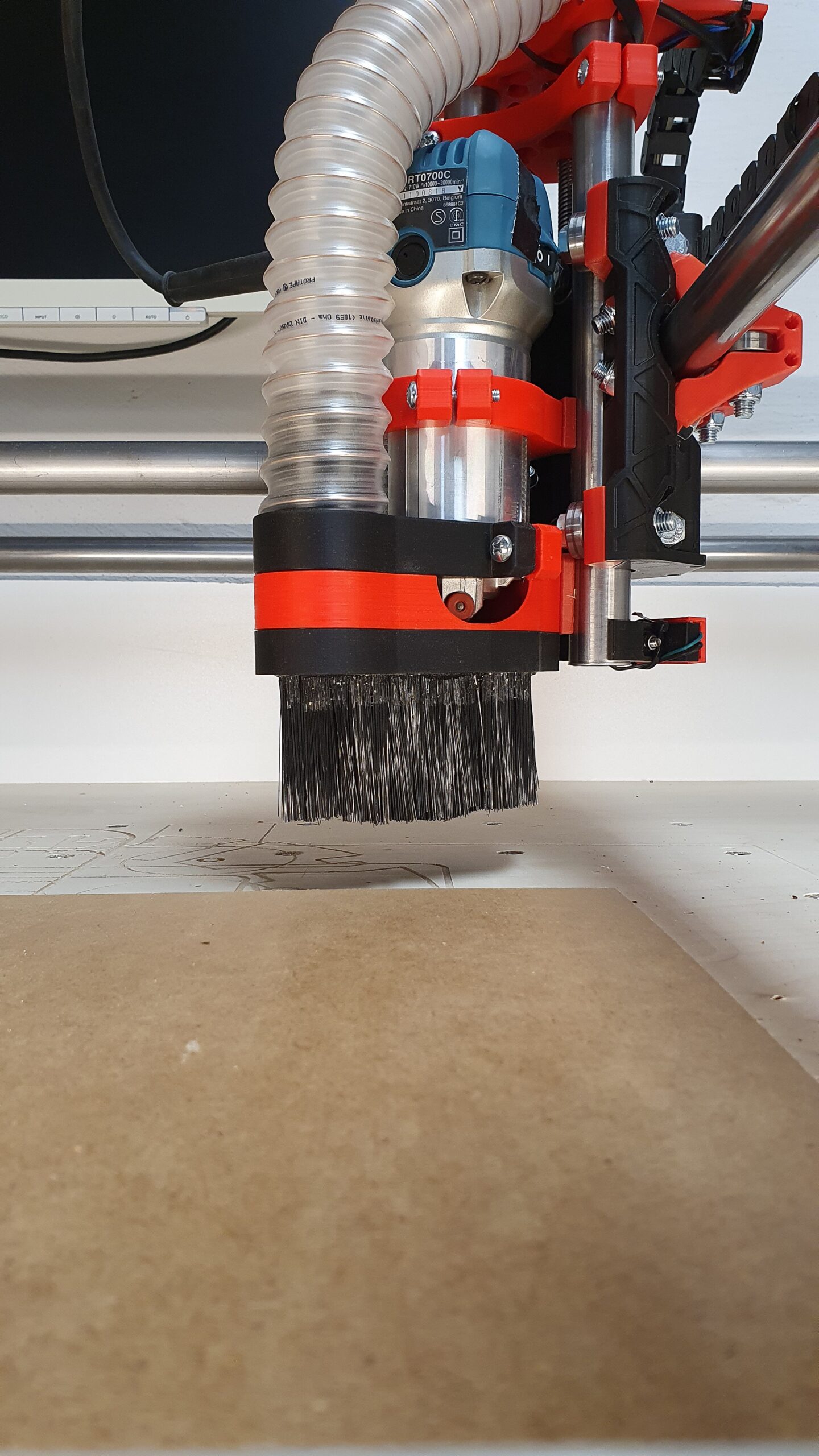

• Makita 700 Fräse

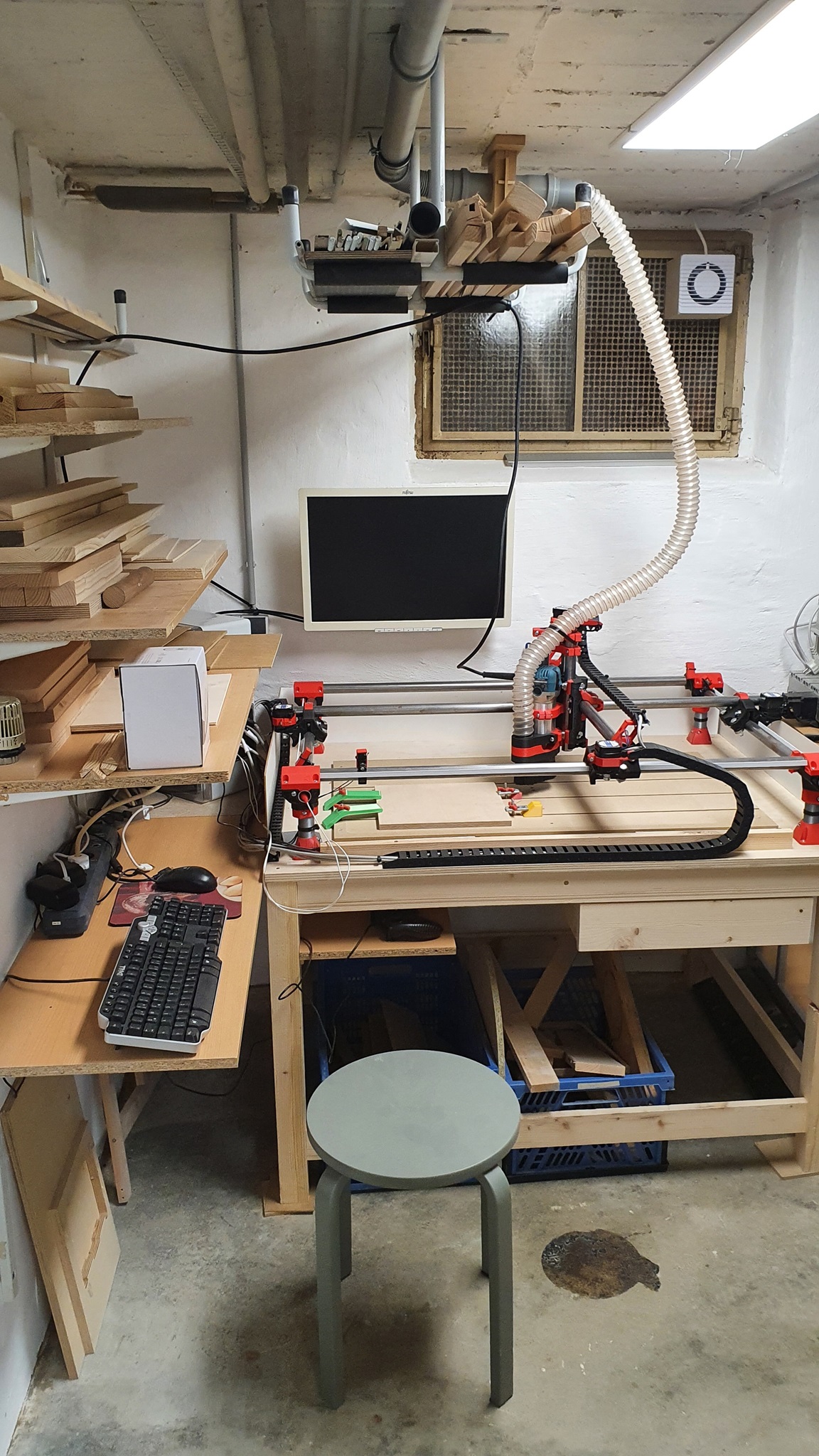

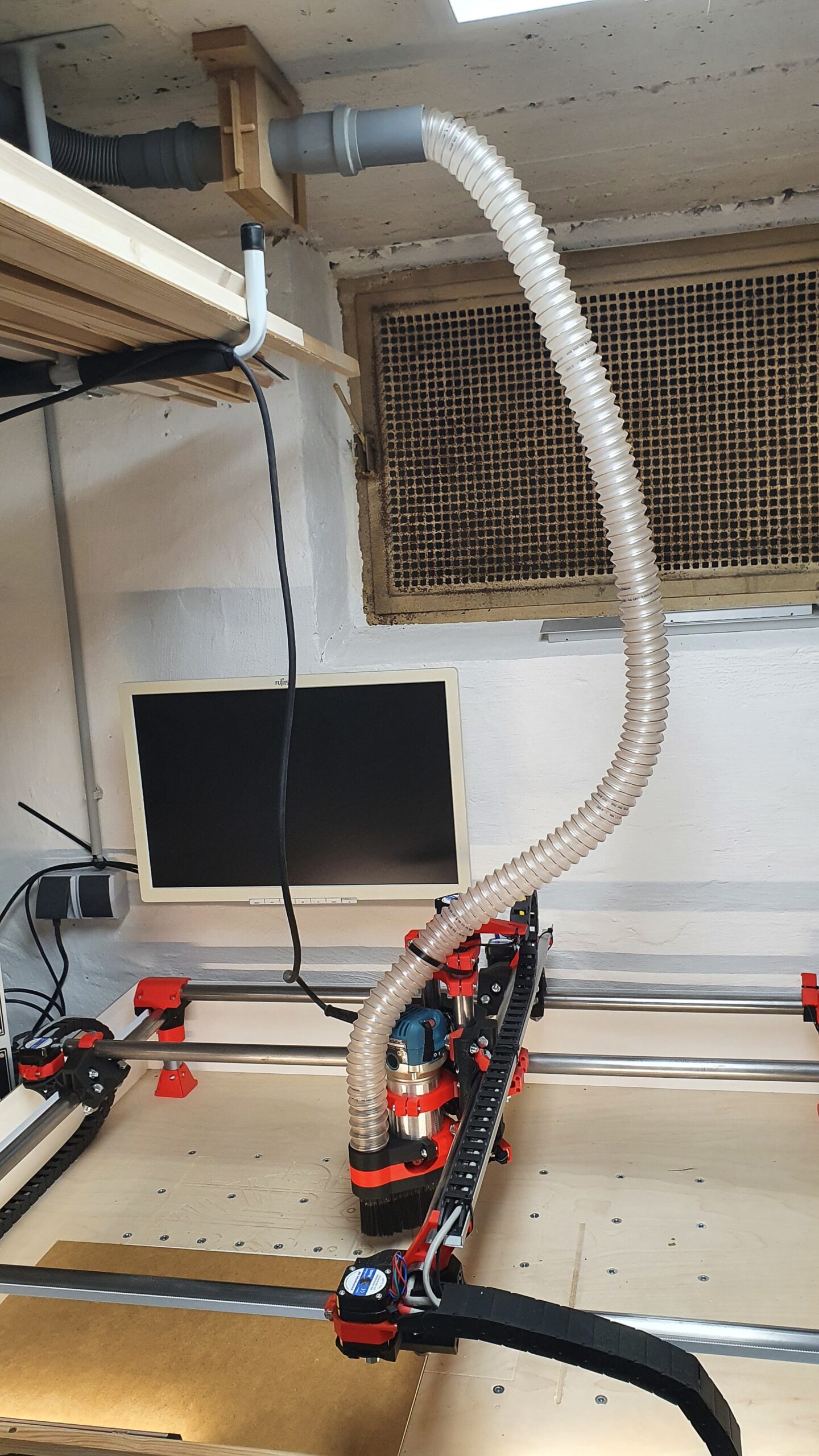

• Absaugung
